防水手機概念最早是從功能機時代的三防機開始的。三防機指的是實現防水防振防塵的 手機：（1）防水：上下殼體防水，按鍵區域，電池倉，傳感器，SPK，MIC，受話器等 （2）防振：主要考慮外觀件的剛性，按鍵、蓋板保護，內部元器件保護；（3）防塵： 一般來講，若能達到防水，就能達到一定的防塵效果。

愛立信 R250 PRO

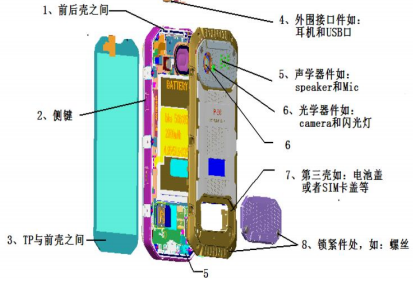

手機潛在進水點

耳機接口防水

三防機對外觀要求不高，因此外殼多采用軟+硬的雙料注塑工藝。為達到抗跌效果，手 機邊緣多為軟膠設計。在機身防護上面，首先考慮機殼上面潛在的進水點，如前后殼、 側鍵、觸摸屏與前殼之間、耳機和 USB 口、聲學器件、光學器件、電池蓋、鎖緊件等。 前后殼殼體硬膠多采用通常采用 PC+20% 玻纖材料，代表產品是三星 CF3200HF F17003， CF3200HF K2115；殼體軟膠通常采用 TPU 材料，拜耳 TPU 80AP10，材 料硬度 80；硅膠密封圈材料通常采用信越 KE-931-UU，材料硬度 30；固定螺絲通常 采用經耐腐蝕處理的碳鋼螺絲，常用的耐腐蝕處理有電泳黑，鍍鋅鎳合金及 PVD 工藝。

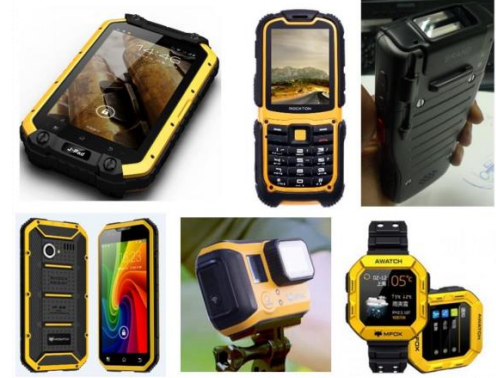

三防電子產品外觀

手機前后殼與防水圈

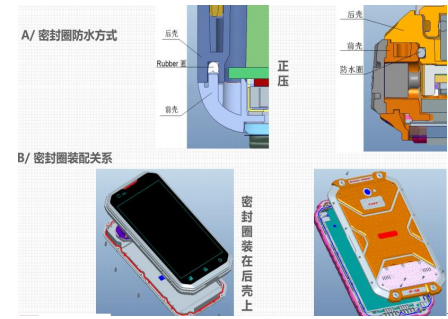

密封圈防水方式

前殼與觸摸屏的防水主要采用熱熔膠，背膠等防水方式，類型有結構熱熔膠、防水雙面 背膠、防水雙面背膠+ 密封膠、防水雙面背膠+ 結構熱熔膠、前殼和 TP 等，根據部 件形狀的不同采用不同的密封工藝。Sim 卡和側鍵防水同樣主要采用雙料注塑的方式， 另外防水粘膠也是提升防水可靠度手段之一。

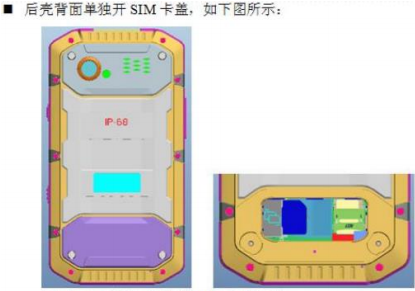

Sim 卡防水

Sim 卡防水

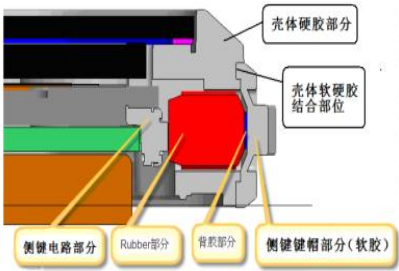

側鍵防水

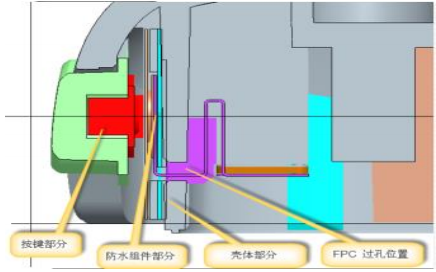

側鍵防水

總結來講，三防機所代表的手機防水結構件由防水膠墊、O 型密封環、防水泡棉、背膠 組成，主要材料是以橡膠密封為主，不同的部件密封的塑料有所差異。例如 O 型密封 圈是典型的擠壓型密封，采用彈性塑料，效果主要決定于 O 型圈截面直徑的壓縮率和 拉伸量。其他部位如手機屏幕普遍采用防水背膠和膠水貼合；按鍵用覆蓋膠膜；側鍵用 雙色注塑工藝；接口部分用軟硬膠和過盈配合；MIC 用覆膜和泡棉貼住。

橡膠密封圈（O 型圈）是指截面為 O 型的橡膠圈。目前在液壓和氣壓傳動系統中應用 廣泛，用于機械部件在靜態和動態調節下防止液體和氣體介質的泄露。O 型密封圈結構 簡單、安裝方便、成本低、易維修、材質多樣，根據不同的條件可以選擇不同的材料與 之適應。

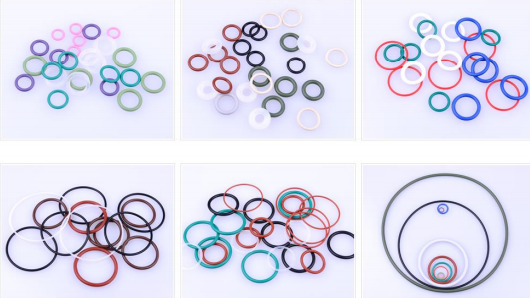

多種類型的防水橡膠圈

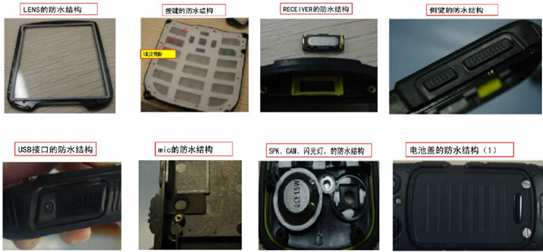

三防手機不同不同的防水結構
