一、中國燃料電池車市場現狀分析

燃料電池車既有與燃油車相媲美的續航里程，同時充氫時間也僅需幾分鐘，比目前性能最好的特斯拉鋰電池電動車性能要優秀很多，價格上也是遠低于特斯拉鋰電池電動車。隨著技術的成熟和政策的支持，燃料電池即將走出產業發展探索期，迎來高速成長期。

目前全球燃料電池車快速增長，2015年投入運營的數量增速達到122%，計劃增加的數量增速達到198%。從占比看，乘用車最大，占據了80%左右的份額，產業化正在加速推進。

全球燃料電池車增長迅速（臺）

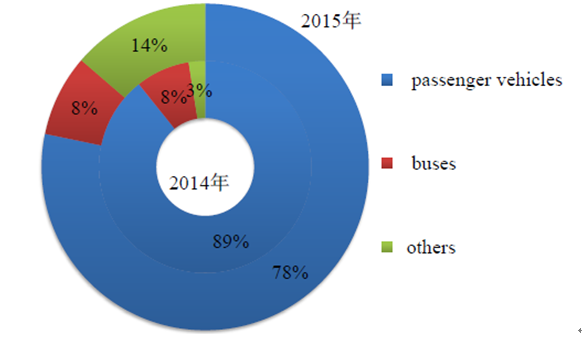

乘用車型燃料電池車占比最大

二、中國燃料電池行業概況

燃料電池（Fuel Cell）是一種將存在于燃料與氧化劑中的化學能直接轉化為電能的發電裝置。它從外表上看有正負極和電解質等，像一個蓄電池，但實質上它不能“儲電”而是一個“發電廠”，所以一個完整運作的氫能源汽車燃料電池動力系統由兩個核心部分組成，提供能量的燃料電池堆，以及支持燃料電池堆的運作的輔助子系統。 “發電廠”燃料電池電堆的組成包括膜電極組件、雙極板、密封件和緊固件，其中膜電極又可以分為催化劑、膜材料和擴散層。 輔助系統輔助子系統中最主要的就是供氫和供氧系統，包括空壓機、增濕器、氫氣循環泵、高壓儲氫罐等組件，另外還有水熱管理子系統及監控子系統等。

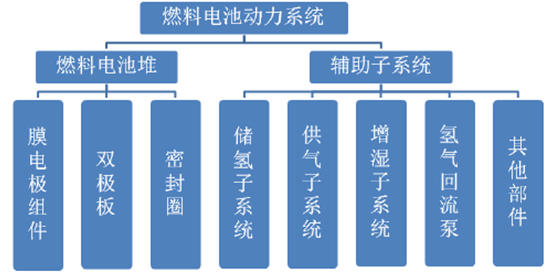

構燃料電池動力系統主要部件

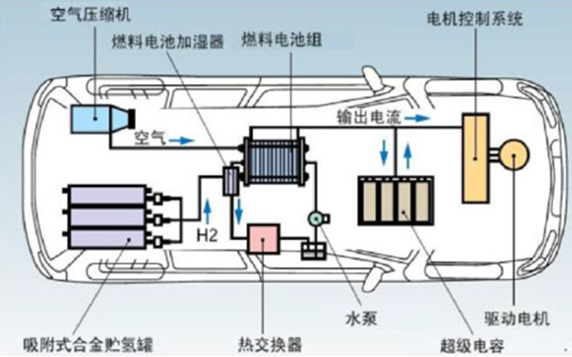

燃料電池動力系統的主要結構

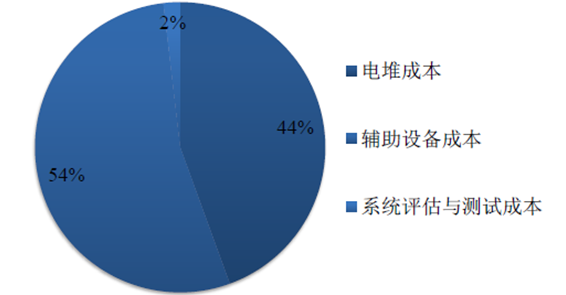

燃料電池系統成本組成

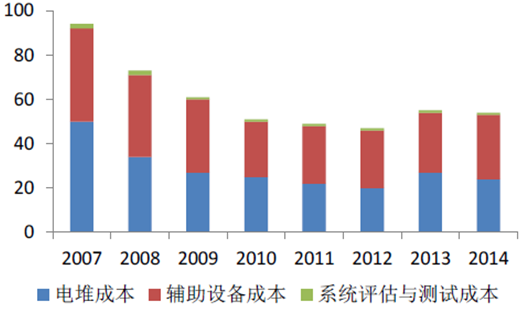

燃料電池系統成下降曲線（$/KW）

目前市場上的燃料電池一共有5 種，分別是質子交換膜燃料電池（PEMFC）、固體氧化物燃料電池（SOFC）、堿性燃料電池（AFC）、熔融碳酸鹽燃料電池（MCFC）和磷酸鹽燃料電池（PAFC）。其中AFC，PAFC，MCFC 屬于第1-3 代燃料電池，在市場上已經逐步被性能更優異的第4SOFC 和第5 代PEMFC 代替。其中SOFC 更適用于工業發電設備，目前主要用于分布式發電及余熱供熱，未來有望成為主力發電設備，而PEMFC 主要應用在交通運輸和一些固定式領域，是目前交通能源領域方面最備受矚目的燃料電池。從出貨量我們也可以看到，質子交換膜燃料電池是增長勢頭最猛同時也是占比最大的燃料電池類型。

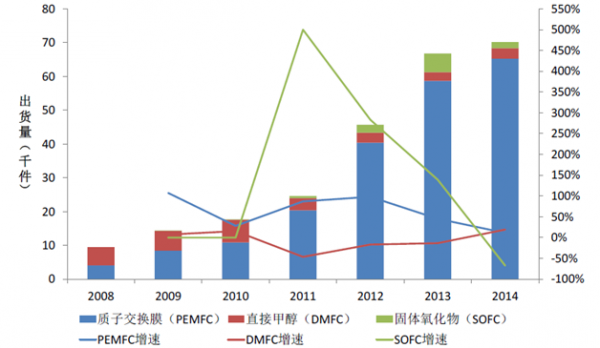

PEMFC 正逐漸淘汰市場上其他燃料電池

PEMFC 雖然在性能上適合車用，但其成本仍然偏高。一個質子交換膜燃料電池主要由膜電極組件（MEA）、雙極板和密封圈組成。而膜電極是其中關鍵部件組件，它由質子交換膜、催化劑以及擴散層組成。催化劑目前主要用的是鉑金，占燃料電池堆總成本的60%，這是PEMFC 成本居高不下的主要原因。

質子交換膜燃料電池的構成

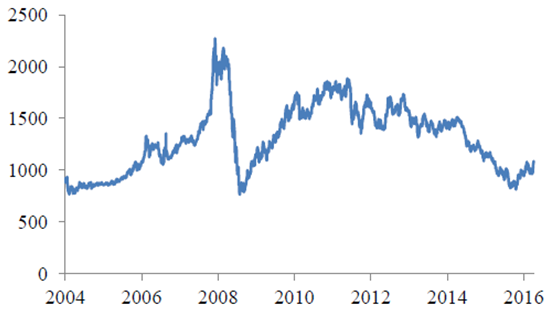

倫敦現貨鉑價格（$/troz）

鉑金因?yàn)橄∮袃r(jià)格很難下降，08 年以來基本都在800-1800$/troz 之間浮動。因而很多研究機構和廠商希望通過減少其用量來降低成本。07 年之后燃料電池成本有較大幅度的下降主要?dú)w功于鉑的用量大幅減少，但12 年起鉑用量下降途徑也遇到瓶頸。

燃料電池堆的產業鏈主要由上游原材料商、中游組裝商和應用方三部分構成。全球眾多公司在開展相關業務，其中美國、日本、歐洲和加拿大實力比較強。

國內方面，在燃料電池汽車產業鏈上的中國企業主要集中于產業鏈上游質子交換膜燃料電池及相關組件的研制生產， 其中較出色的原材料供應商有中科同力、貴研鉑業，三環集團則是國內優秀的固體氧化物電池隔膜板供應商。

國內中游燃料電池系統集成商主要有大連新源動力和上海神力科技。

燃料電池動力系統中不同于傳統以及鋰電汽車的主要組成部件是儲氫系統、供氣系統、增濕系統和氫氣回流泵。其中成本占比較高的是儲氫和供氣系統，是系統中比較重要的兩個部分。據DOE分析，儲氫罐對功率和規模的敏感性較低，成本基本穩定在3400美元左右。供氣系統對電池功率的敏感性較高，功率加大成本也顯著增大，因此要滿足車用條件，成本會更高。

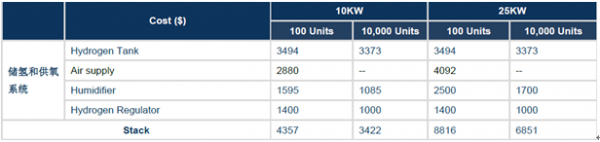

燃料電池輔助系統成本分析

三、燃料電池汽車行業發展趨勢預測

燃料電池堆高成本的主要因素有3點：產量小、燃料電池系統復雜度高、材料昂貴。其成本降低主要有2個途徑，第一個就是在燃料電池堆技術上有所突破，減少特殊材料用量以及簡化燃料電池堆系統，第二個是規�；�。

在技術突破方面，取消和合并零部件是簡化系統最有效的方式。以豐田Mirai為例，Mirai的燃料電池使用了新型電極，質子交換膜的厚度減薄了三分之二，高價聚合物電解質的用量也相應的減少，并且通過優化鉑鈷合金比，催化劑的性能提高了80%，催化劑的碳載體也由空心體改為實體，這使得鉑金催化劑只能附著于碳載體表面而不會進入到內部空心中，鉑的利用率提高為原來的兩倍，消耗量減少了三分之二。此外，Mirai的燃料電池系統取消了外部增濕器和氫氣稀釋器，高壓氫瓶數量減為2個，空壓機類型由渦旋式改為羅茨式，同時將進氣閥和分流閥合并、排氣閥與調壓閥合并。這些技術創新大大降低了單位面積電極的材料成本。

在規�；�方面，如果燃料電池車能夠像傳統汽油車零件一樣進行批量化生產，那么燃料電池車的成本將大幅降低。根據美國能源部的測算，產量擴大十倍后與2萬臺/年相比，整車成本將下降23%；同時電堆技術有突破和無突破相比，成本將下降23%； 兩者疊加帶來的成本下降將達到45%。
