伺服系統是工業自動化的重要組成部分，是自動化行業中實現精確定位、精準運動必要途徑。伺服系統可以使系統終端執行機構的位置、速度、轉矩等輸出參數準確地跟隨輸入量變化。伺服系統按執行元件的不同分為液壓伺服系統、電氣伺服系統、氣動伺服系統，目前電氣伺服系統應用最為廣泛。

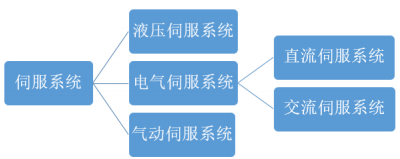

伺服系統分類：

資料來源：公開資料整理

　　伺服電機在自動化控制系統在往往與終端執行機構相連，因此也被成為執行電機。伺服電機在伺服系統中作為執行元件，其作用是將伺服控制器的脈沖信號轉化為電機轉動的角位移和角速度。伺服電機分為直流和交流伺服電動機兩大類，與普通電機相比其主要特點是，其通常搭配反饋裝置一起使用，實現精準控制。

　　伺服電機主要由定子和轉子構成，定子上有兩個繞組，勵磁繞組和控制繞組。其內部的轉子是永磁鐵或感應線圈，導磁材料，轉子在由勵磁繞組產生的旋轉磁場的作用下轉動。同時伺服電機自帶編碼器，驅動器實時的接受到編碼器的反饋信號，再根據反饋值與目標值進行比較來調整轉子轉動的角度。由此可見，伺服電機的控制精確度很大程度決定于編碼器的精度。

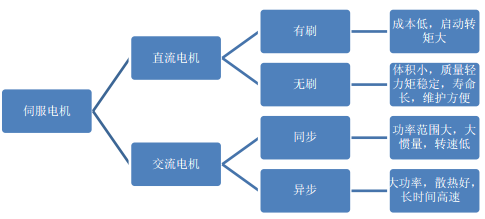

伺服電機分類：

資料來源：公開資料整理

　　伺服系統目前有兩種分類方式，分別是按照系統功率大小和末端執行機構種類分類。按照功率大小目前可以分為小型伺服、中型伺服和大型伺服系統。大型伺服是指系統功率大于 5KW，主要用于驅動重型機械設備。大型伺服的市場主要供應商是西門子、博世力士樂。西門子在高端伺服市場具有傳統優勢，憑借其數控系統在機床行業的廣泛應用，帶動其伺服系統有較高增長率；中型伺服是指功率介于 1KW和 5KW之間，在OEM市場得到廣泛應用。在中型伺服市場安川以其產品出色的性能和準確的市場定位，占有領先地位。安川伺服產品線完善，覆蓋大、中、小型各條產品線，可供用戶選擇范圍廣泛，而且產品性能優良，在國內行業內擁有較好口碑。其產品在機床、電梯、起重、電子等行業有廣泛應用。同時三菱、臺達、松下等廠家在強化其小型伺服在中國 OEM 的市場地位基礎上，積極開拓中型伺服市場，目前初具成效；小型伺服是指系統功率小于 1KW，主要應在在中低端 OEM市場，目前在市場上占有領先地位的廠商是松下、三菱和臺達。臺達近年來積極開拓市場，取得了不錯的效果。近年來國內伺服企業得到迅速發展，其市場占有率已上升至 20%左右。而近年來，由于伺服技術的優勢明顯，國內不少變頻器領先企業，如匯川技術、英威騰等紛紛轉戰伺服市場，使得本土伺服企業的競爭力大大增強。

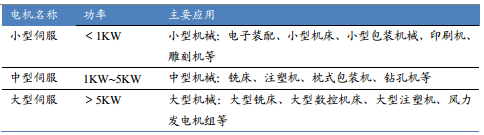

伺服系統分類：

資料來源：公開資料整理

　　伺服系統的發展經歷了從液壓、氣動到電氣的過程，目前應用最為廣泛的是電氣伺服系統。在 20世紀 50 年代以前，最早出現液壓伺服系統；隨著電氣控制技術的發展，50年代出現直流伺服系統并開始在機械設備上逐步普及應用；隨著德國 MANNESMANN 的 Rexroth 公司 1978 年在漢諾威貿易博覽會上正式推出 MAC 永磁交流伺服電動機和驅動控制系統，標志著交流伺服系統開始出現。20 世紀 80 年代，交流伺服系統開始大范圍普及；90 年代隨著電子控制技術的升級，伺服系統的控制技術逐漸從模擬信號控制向數字信號控制技術升級，提高了伺服系統的響應速度和控制精度。

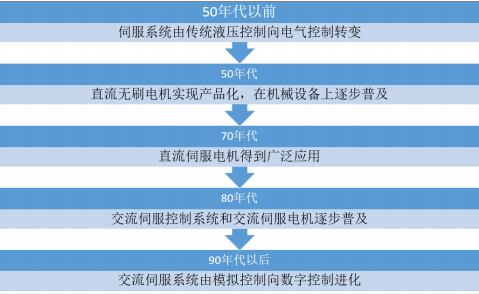

伺服系統發展歷程：

資料來源：公開資料整理

　　我國伺服系統的發展歷程大致可以分為三個階段，第一階段是 70年度時期，伺服系統首先被應用于國防科技、軍工等高端制造行業。第二階段是 80年度以后，伺服系統開始在一些高端民用制造中得到嘗試；2000年以后，隨著制造強國等戰略的提高，我國制造業水平提到很大提升，伺服系統在我國高端制造業中得到大范圍應用，但使用的幾乎都是國外的伺服系統。

　　隨著國內電機制造水平的大幅提升，交流伺服技術也逐漸為越來越多的國內廠家所掌握，同時交流伺服系統上游芯片和各類功率模塊的不斷進行技術升級，促成了國內伺服驅動器廠家在短短的不足十年時間里實現了從起步到全面擴展的發展態勢。比如數控系統企業中的廣州數控，電機和驅動企業中的南京埃斯頓、英威騰、東元、新時達和北超伺服等，運動控制相關企業中的深圳步科、杭州中達，乃至以變頻器為龍頭產品的臺達、匯川等都已紛紛投身伺服產業并實現了產業化、規模化生產。與此同時，國外交流伺服廠商在大陸巨大的潛在市場需求刺激下，大舉開拓國內市場，陸續在國內設置工廠或辦事處，招募代理商，利用本地資源，批量生產和銷售各種規格的交流伺服系統產品。大陸交流伺服市場競爭愈加激烈。

　　國產伺服系統起步較晚。2000年以后國內廠商才真正開始民用伺服系統的研發，目前在功能、性能和工藝方面和國外產品仍有較大的差距。國產伺服電機以小功率的低端產品為主，國產伺服廠商采取的營銷策略通常是通過較高的性價比吸引使用精度要求相對較低的客。目前國內廠商已經完成中低端伺服系統研發與量產，但由于加工水平和研發水平的限制，高端伺服系統我國仍處于研發階段。
數字化、智能化、簡易化、網絡化和高效化是伺服系統的未來發展趨勢。隨著電子技術水平的不斷提高，伺服系統的發展也在不斷升級。現代伺服系統多采用交流伺服驅動系統，隨著工業 4.0、工業物聯網等理論的提出，現代伺服系統正逐漸向數字信號控制、網絡模塊控制方向轉變。數字控制技術、總線控制技術等現代化技術已經逐漸被高端伺服廠商采用。隨著智能制造的逐步發展，五大發展趨勢將逐步顯現。

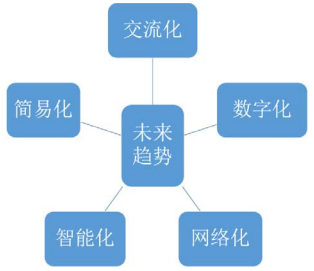

伺服系統未來發展趨勢：

資料來源：公開資料整理

　　數字化：數字控制技術取代模擬控制電路在伺服系統中是一種必然趨勢。以模擬電子器件為主的伺服控制單元將會被采用全數字處理器的伺服控制單元全面取代。在伺服控制方面將逐步轉變?yōu)檐浖�控制，以便在伺服系統中應用現代先進的控制方法。數字化控制相比傳統控制方法，在響應數度和運動精度等方面得到了全面提升。

　　智能化：智能化主要是指伺服驅動器智能化。目前伺服內部控制核心大都采用新型高速微處理器和專用數字信號處理機（DSP），，伺服系統數字化是其實現智能化的前提條件。智能化趨勢是運行參數都可以通過人機對話的方式來設置；故障自診斷與分析；參數自動修正的功能等。

　　簡易化：簡易化不是簡單而是精簡，是根據用戶情況，將用戶使用的伺服功能予以強化，使之專而精，而將不使用的一些功能予以精簡，從而降低了伺服系統成本，為客戶創造更多的收益，嘗試從客戶的實際需要出發，形成簡易模塊化編程操作，使客戶使用簡便快捷。
網絡化：即構建網絡型、總線型伺服系統。現場總線是一種應用于生產現場，在現場設備之間、現場設備和控制裝置之間實行雙向、串形、多結點的數字通信技術，構建總線型伺服是實現工業物聯網的必要途徑之一。

　　高效化：伺服系統將會采用更精度的編碼器，提高系統的采樣精度，同時提高伺服驅動器的產品性能，不斷優化逆變器驅動電路，提供更快數據處理速度和伺服系統的加減速性能。

　　日系品牌占據了我國伺服系統市場一半的份額。目前，國外伺服企業在中國的市場占有率達75%，其中日本品牌占比為50%，其著名品牌包括松下、三菱電機、安川、三洋、富士等，產品特點是：技術和性能水平比較符合中國用戶的需求；歐美品牌占比 25%，美國以羅克韋爾、丹納赫、帕光等聞名，而德國則擁有西門子、倫茨、博世力士樂、施耐德等品牌。國產品牌占據了20%的市場，其中內地品牌和臺灣品牌分別占據 10%的市場，中國臺灣以東元和臺達為代表，其技術水準和價格水平居于進口中端產品和內地品牌之間；中國內地的品牌主要有華中數控、廣州數控、埃斯頓、匯川技術等。

2013-2014國內伺服競爭格局份額

資料來源：公開資料整理

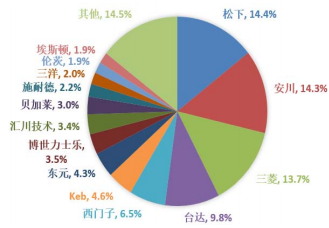

中國 2015伺服品牌份額

資料來源：公開資料整理

　　伺服系統市場競爭激烈，品牌眾多，性能各異。其中安川、三菱、松下等日系品牌性能低于歐系，但可靠性和穩定性強，性價比相比歐美產品較高，最適合國內客戶需求；西門子、倫茨、博世力士樂等歐系品牌過載能力、動態響應、驅動器開放性好，但價格昂貴；臺系品牌使用簡單，性能接近日系，但價格相比日系品牌要低廉很多，在中低端發展較快。匯川技術伺服技術在國內廠商中較為領先，其自主研發的 23位編碼器已經達到了國際水平，目前其產品技術水平已經達到了安川的水平，其產品進口替代的步伐正在逐步加快。華中數控、埃斯頓等主要研發的是車床伺服系統，水平達到了國際中端水平。

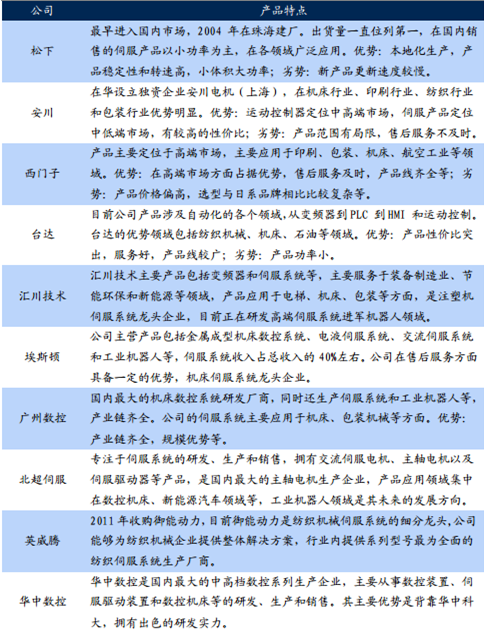

國內外伺服行業主要企業特點對比：

資料來源：公開資料整理

　　國產伺服產品市場占有率逐步提升，2018 年有望達到 35%。在伺服系統領域，近年來涌現出了很多優秀的企業，國外的廠商技術出色而且大多擅長中高端伺服產品，但是價格普遍偏高，此外，在服務中國市場方面也存在一些缺點，比如本地化不足，售后服務相對缺乏等。國內廠商提供的伺服產品集中在中低端，價格也相對較低，但國內廠商在本地化方面比較出色，能夠充分調研國內市場，推出國內廠商需要的伺服產品，甚至可以進行專門定制業務，而且在售后服務方面有得天獨厚的優勢。隨著技術水平的提升，未來國內廠商生產的伺服產品將進一步替代國外產品，2015年國產伺服產品市場占有率為 20%，我們預測未來三來國產伺服產品市場占有率將達到 25%、30%、35%。

　　國產伺服系統技術落后，產品低端。國產伺服電機以小功率的低端產品為主，以性價比的優勢滿足中小型和經濟型用戶的需求，高精度伺服電機主要依賴進口。只要少數幾個廠商的產品進入中端市場。國內對精度要求較高的交流伺服控制系統的需求還主要依賴進口，如日本三菱、松下、富士和德國西門子等。近幾年，華中數控、廣州數控、航天數控、匯川技術等的伺服驅動器及電機產品已相繼進入批量化生產階段，但還主要是集中在數控機床行業，功率規格在 400W 左右，國內生產廠商還無法像日系品牌一樣提供全功率段系統選型方案。

2006-2014年中國伺服電機產能

資料來源：公開資料整理

　　當下國產伺服電機及其全數字式伺服驅動器基本開發成功，中低端伺服系統已經能夠?qū)崿F(xiàn)大規模量產，但高端伺服系統產業化方面仍然比較滯后，高端伺服系統尚未形成商品化和批量生產能力，國內對精密伺服電機控制系統的需求還主要依賴進口，如日本三菱、松下、富士和德國西門子等。國內伺服廠商正在不斷加大研發資金投入，力爭將自身產品的技術水平達到高端產品水平。
