智能閥門定位器是FISHER在20世紀90年代最先推出的DVC系列產品，它極大地提高了對調節閥的控制品質，一經推出便獲得極大成功。該系列產品目前也是市場占有率最高的產品。隨后國外一些大公司如FLOWSERVE（福斯）、Metso（美卓）、Siemens（西門子）、ABB、Dresser-Masoneilan（德萊賽-梅索尼蘭）等紛紛推出各種規格的智能閥門定位器，憑借著強大的研發實力以及跨國公司雄厚的工業基礎，所推出的這些產品都在該領域占有比較大的市場份額。

　　隨著中國經濟地發展，中國市場是僅次于西歐、北美的全球第三大智能定位器消費市場。FISHER由于較早重視中國市場，是最早進入中國的智能定位器國際公司，憑借其出眾的技術參數、可靠的產品性能，其DVC系列牢牢占據中國的高端用戶。Metso、ABB、Samson、Siemens等國際公司由于進入中國時間稍晚，以及對中國市場的不夠重視，影響力尚不及FISHER，但因其巨大的國際品牌效應和出色的產品質量，也占據了中國中高端市場的大部分份額。Yamatake及YTC（韓國永泰）是目前中國應用最廣泛的兩種產品，該公司的產品策略就是針對中低端用戶，產品簡單易用，可靠性高，價格很適合中國市場的絕大部分用戶，因此在中國應用廣泛，有很大的知名度，這兩個公司在中國都有生產基地，專門針對中國市場提供產品和服務。

　　國內智能閥門定位器技術發展比較晚，受研發實力地限制，技術上都處于對國外產品的模仿復制階段。其中重慶川儀調節閥有限公司承擔著國家863項目中關于智能閥門定位器的研發，率先推出國內第一款智能閥門定位器HVP11，此后又陸續研發了其他系列型號產品。在此期間，國內其他智能閥門定位器廠家也推出了自己的產品，主要包括萬訊MVP系列，衡陽光電ZPZD系列，吳忠AEP系列，樂清自動化儀表九廠SEPP系列等。受國內基礎工業實力限制，國內智能定位器普遍采用壓電閥式工作原理，利用PWM（脈寬調制）控制技術，只有衡陽光電采用噴嘴擋板式PID控制技術。上述幾個廠家是目前國內生產智能閥門定位器的主要生產廠商，互相之間激烈競爭國內中低端市場份額，同時還要面對國外大公司成熟產品對這塊市場領域的蠶食，因此前景不容樂觀。

工藝流程

資料來源：公開資料整理

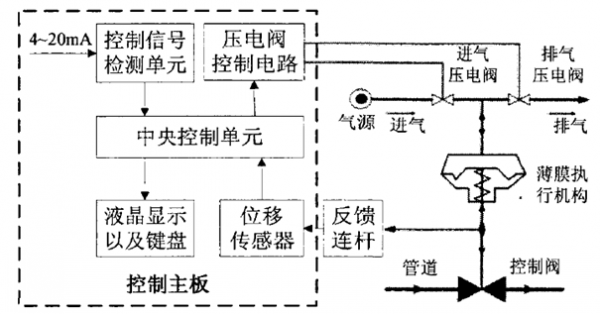

　　以智能閥門定位器產品SEPP4000為例,說明智能閥門定位器的內部構成及工作原理,其系統構成如圖所示。

智能閥門定位器構成

資料來源：公開資料整理

　　定位器接收來自調節器的輸出信號,通常為4~20mA的電流信號,轉換成閥位設定信號;執行機構的直線或轉角實際位移通過連接裝置（連桿和一對1：2的減速齒輪）轉換為角位移,由位置傳感器測得,作為閥位反饋信號。

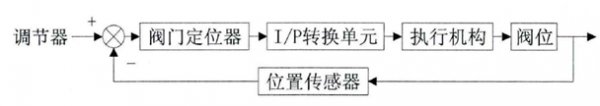

　　微處理器根據閥位設定信號與實際閥位反饋信號偏差大小,進行閉環控制。檢測到偏差后,根據偏差大小和方向輸出PWM信號至壓電閥,控制薄膜氣室的進氣量和排氣量。當偏差很大時,定位器輸出連續信號;當偏差不大時,輸出脈沖信號,偏差越小,脈寬越小;當偏差調節至閥門調節精度范圍內,則不輸出控制指令,使壓電閥處理保持狀態。通過控制壓電閥,實現調節閥氣室的進氣或排氣,通過氣室氣壓調節閥桿的動作。閉環控制原理圖如下圖所示。

智能閥門定位器閉環控制原理圖

資料來源：公開資料整理

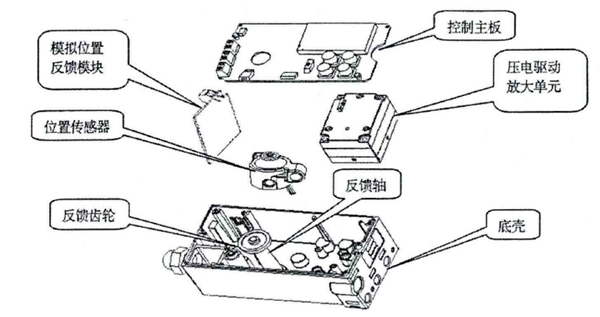

　　智能閥門定位器控制系統由控制主板、壓電驅動放大單元、位置傳感器、模擬位置反饋模塊等組成,智能閥門定位器控制系統原理框圖如下圖所示。

智能閥門定位器控制系統框圖

資料來源：公開資料整理

　　控制信號檢測單元將閥位設定信號轉換成中央控制單元所能接收的數字信號,包括I/V轉換單元和AD采樣模塊;閥桿的位移通過位置傳感器轉換成電信號,閥位反饋檢測電路主要檢測位置傳感器的信號,反饋至中央處理單元;中央控制單元將所接收的閥位設定數字信號和閥位反饋數字信號進行比較,判斷與所設定的流量特性關系是否相符,同時根據偏差的大小輸出相應的控制信號,并通過壓電閥控制電路控制壓電閥,實現I/P轉換;按鍵用于修改閥門定們器的組態信息,通過組態,實現閥門定位器的功能,液晶顯示用于實時顯示閥門定位器工作狀態。
